奇怪的姿势增加了:这个无人机用一个翅膀就能飞,还能折叠

发布日期:2021-11-18     点击量:

飞机、直升机、无人机…… 听到这几个词你脑海中浮现的是哪些画面?

如果脑洞不大,多数人想到的大概是这些:

51F6E

如果最近看过《沙丘》,你可能还会联想到这个:

544598

4E1AD5

总之,无论怎么联想,我们大部分人能够想到的飞机大多还是中规中矩的。

但总有人觉得这些飞机设计得过于复杂了,于是,他们总想着怎么简化。

简化到什么程度呢?一个翅膀也可以:

6B7F

而且,这个机翼还可以卷起来:

58D4B0

这么简陋,能飞吗?还真能,只不过飞行姿势比较特别:

58C961

5D6BC3

这种类型的飞机被称为单桨飞行器(monocopter)。上面介绍的这款来自新加坡科技与设计大学,名叫 F-SAM(Foldable Single Actuator Monocopter 的缩写),只用一个致动器就能控制。它的灵感来自于翅果,这种果实的种子有的位于豆荚的一边,下落时会在空中旋转。

C211

这种旋转的能力减缓了种子落地的速度,从而使其能够传播到更远的地方。对于无人机来说,这是一种非常有用的特性:即使其他部分都失灵了,它也能慢慢地旋转着落地。

6A74A

F-SAM 由两个单桨飞行器的常见结构组成:机身和机翼。值得一提的是,F-SAM 将单个电机安装在机翼的前缘,这种设计让其实现了更紧凑的折叠结构。从而在机翼展开的状态下,使整个无人机的重心 (CG) 更靠近机身,使机翼的大部分区域能够接收气流以产生有用的空气动力。此外,F-SAM 还有一个非常细小的碳纤维支腿。它的作用是支撑着螺旋桨保持在地面上方,使得 F-SAM 在不接触地面的情况下起飞。

1448B

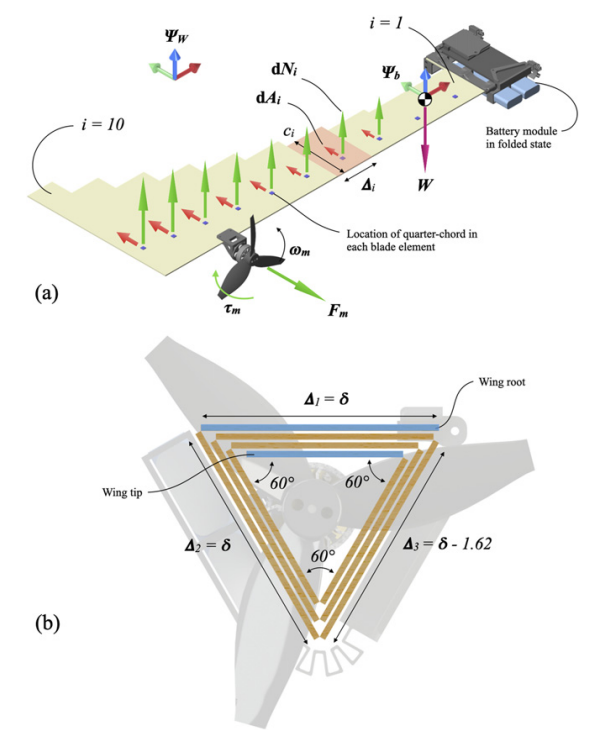

F-SAM 的机翼需要特别制造,但其他部件都成本不高且易于获得。F-SAM 的总重量仅有 69g,其中 40% 是电池的重量,电池能够支撑它飞行约 16 分钟。在展开状态下,F-SAM 的长度约为 35 厘米,折叠之后的占地面积则减少了 69%。

38A00

F-SAM 被设计为逆时针旋转(从上方看),尽管在任何一个旋转方向上都没有观察到物理动力学的差异。

9F9B2

传统的单桨飞行器一般使用 2 个致动器来实现 5 个自由度的飞行和控制,但 F-SAM 只用了一个。油门(throttle)可以控制转速,从而控制飞行器的高度;方向控制要复杂一些,需要在飞行器旋转过程中的某个时刻,当它被指定飞行方向时,重复地给马达脉冲。

69787

5EB088

F-SAM 上可以添加摄像头,但由于它自身是旋转的,摄像头拍出的画面会比较模糊。如今,360 度摄像头正变得越来越轻,研究者表示,他们打算在 F-SAM 或他们研发的其他单桨飞行器上装一个。此外,他们还可能会给 F-SAM 装上激光雷达或 ToF 传感器等。有了激光雷达的加持,这个飞行平台就有了独特的优势:传统的激光雷达系统需要一个专用的致动器来产生旋转运动,而 F-SAM 本身就在以一个已知的转速旋转,因此,集成在 F-SAM 上的激光雷达可以充分利用机身的旋转,从而变得更加轻量化,也更加高效。

当然,F-SAM 的定位并不是取代传统的四旋翼摄影无人机,而是隐蔽性、成本要求比较高的侦查、勘测无人机,执行单用途 GPS 制导侦查等任务。由于仅使用一个致动器,F-SAM 的成本可以压得很低。而且它在飞行过程中也比较安静,一旦着陆就很容易伪装。集成了各种轻量级传感器之后,F-SAM 还可以执行气候监测等任务。此外,F-SAM 还可以从空中部署,因为它们可以在下降过程中自动旋转。

参考链接:https://spectrum.ieee.org/foldable-monocopter-drone

来源奇怪的姿势增加了:这个无人机用一个翅膀就能飞,还能折叠-机器之心(编辑:张倩)
